フィンガー空気圧シリンダも空気圧作動要素に属し、改良型空気圧シリンダの一種でもあります。物体を掴んだり、メカニカルハンドのさまざまな動作を実行したりするために使用できます。

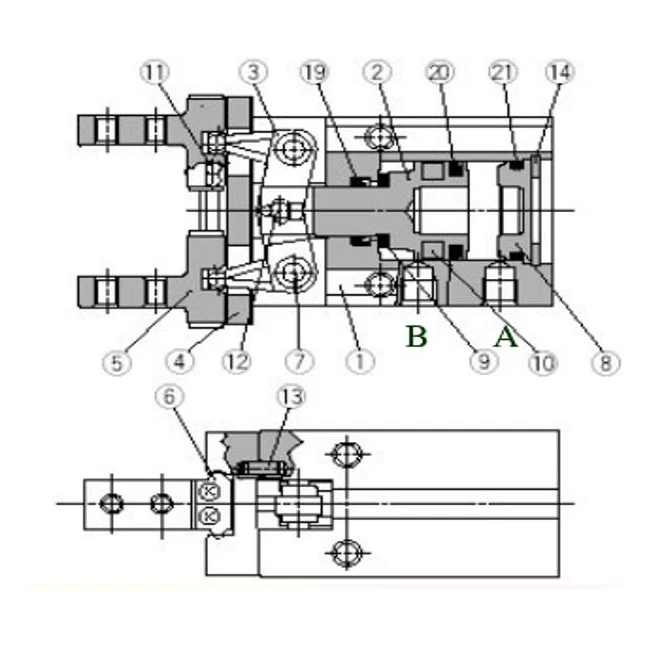

フィンガ空気圧シリンダの構造図
この図はフィンガ空気圧シリンダの構造原理図です。ポートＡから空気を吸入し、ポートＢから排気すると、空気圧シリンダのピストンロッド２がレバー３を介してレバー軸７を中心に伸長回転し、一組の鋼球１１を介して２本のフィンガ５がガイドレール４上を外側に直線移動し、２本のフィンガが開く。ワークを緩めます。ストップブロック６は指を広げるストロークを制限し、位置決めピン１３はリニアガイドレールが所定の位置にないことを保証する。
フィンガー空気圧シリンダのメンテナンスと手入れのヒント
1. 空気圧シリンダを分解・再組立する場合は、すべての部品を十分に洗浄してください。シールリングのせん断や損傷を防ぐために特別な注意を払う必要があり、ダイナミックシールリングの取り付け方向にも注意する必要があります。
2. ご使用中は、空気圧シリンダ各部に異常がないか、接続部分に緩みがないかなどを定期的に確認してください。 シャフトピンタイプの場合、取り付けられた空気圧シリンダの可動部には定期的に油を給油してください。
3. 空気圧シリンダを分解し、長期間使用しない場合は、各加工面に防錆油を塗布し、吸排気口には防塵ブロックを取り付けてください。-
r空気圧シリンダをメンテナンス後に再組立する場合は、各部品をよく洗浄し、空気圧シリンダ内にゴミを持ち込まないようにしてください。シールリングのせん断や損傷を防ぐために特別な注意を払う必要があり、ダイナミックシールリングの取り付け方向にも注意する必要があります。
5. 方向弁保守管理体系に定められた内容を参照できる空気圧シリンダの月次、四半期、年次の保守整備体制を整備する。
フィンガー空気圧シリンダの設置とプロセスパフォーマンスに関する洞察
1. ワークの大きさ、形状、質量、使用目的に応じて平行開閉タイプと支点開閉タイプをお選びください。
2. ワークのサイズ、形状、オーバーハング、使用環境、用途に応じてエアグリッパのシリーズを選定します。
3. 空気圧グリッパが保持する粒子のサイズ、保持点間の距離、オーバーハング、ストロークに基づいて、空気圧グリッパの空気圧シリンダのサイズを選択します。
上記はフィンガ空気圧シリンダの構造図、フィンガ空気圧シリンダのメンテナンスと設置プロセスの内容です。詳細については、https://www.joosungauto.com/ で関連情報をご覧ください。
