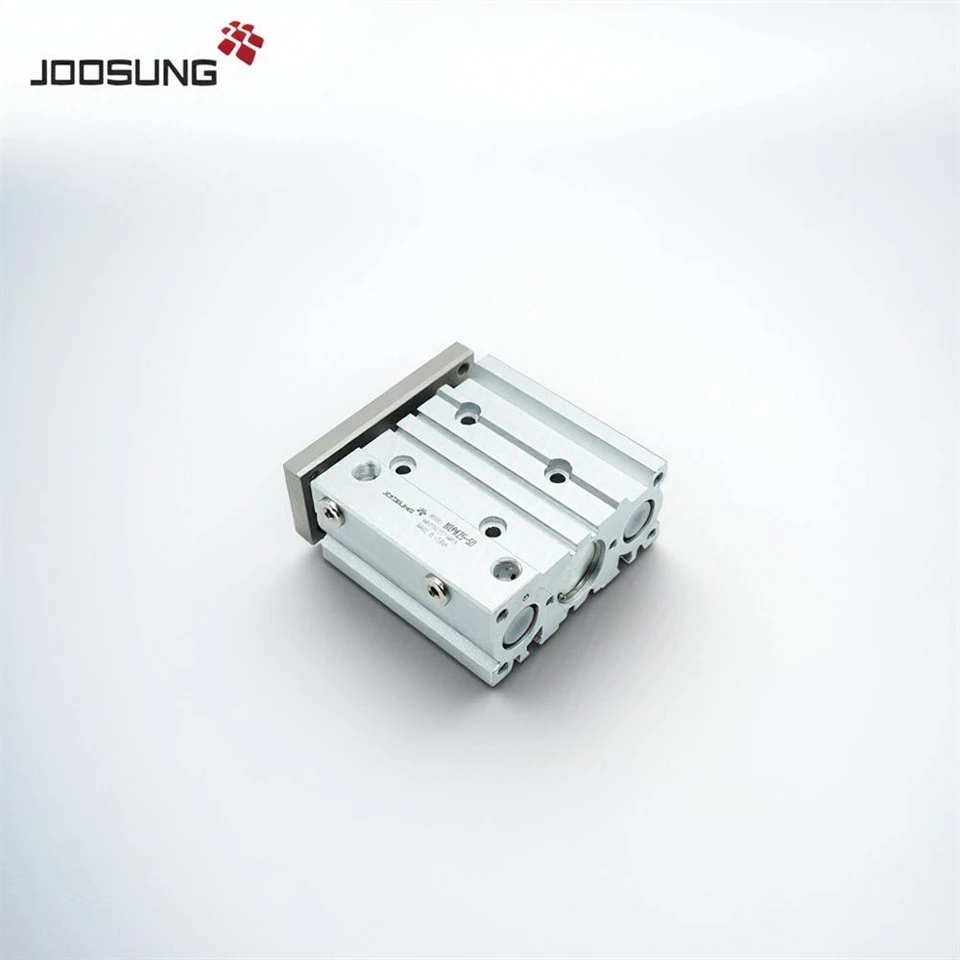

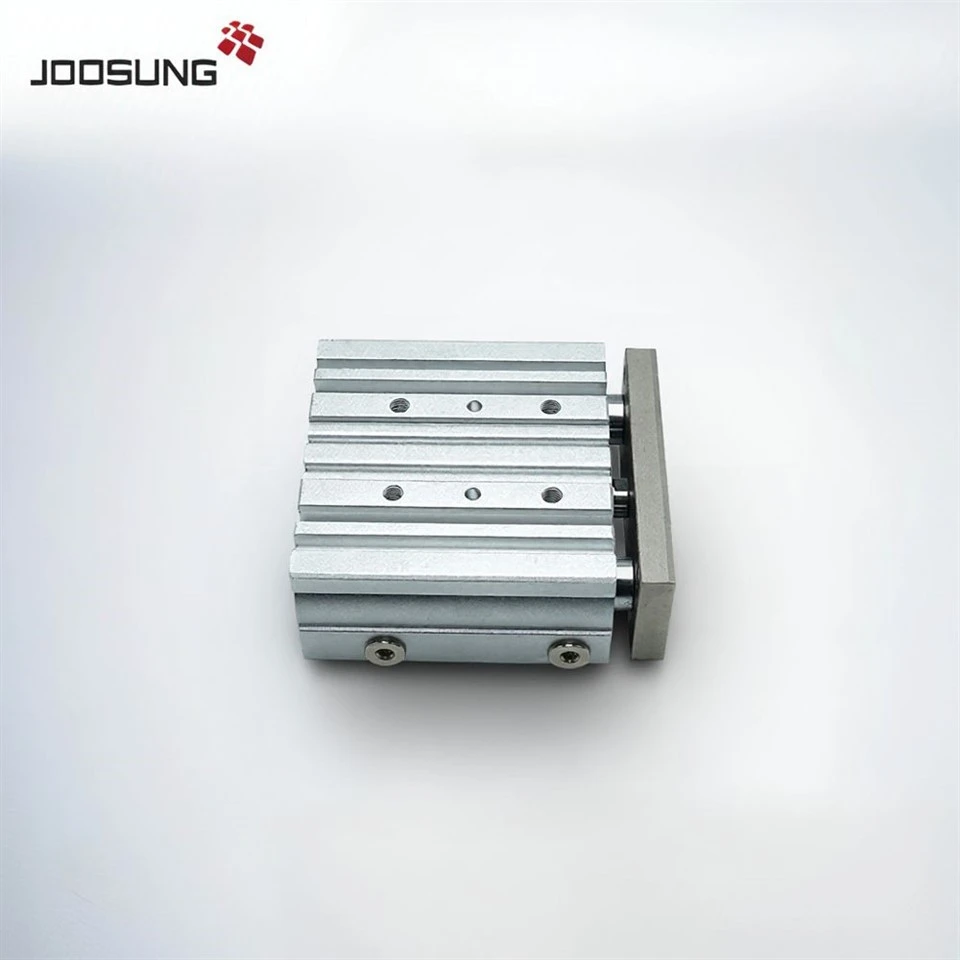

MGPLシリーズaですコンパクトな誘導空気圧シリンダーで統合ボールベアリングガイドのために設計されています高精度, 非回転線形ムーブメント限られた空間環境で。スライドベアリングを使用するMGPLシリーズと比較して、MGPLは採用していますボールガイドベアリング、提供より高い精度, 摩擦の減少、 そしてよりスムーズな操作、特に高速および反復運動条件下で。これにより、MGPLは、電子機器、半導体、パッケージング、およびロボットハンドリング業界の精密に対応する自動化機器に最適です。
|
注文方法mgplシリーズ空気圧シリンダー |
||||
|
MGP |
M |
-32 |
-50 |
山 |
|
タイプベアリング |
ボアサイズ |
脳卒中 |
センサー |
|
|
12 16 |
||||
|
M：スライドベアリング |
20 25 |
D-Z73 |
||
|
32 40 |
||||
|
L：ボールガイドベアリング |
50 63 |
|||
|
80 100 |
||||
ガイド付きシリンダーが必要です滑らかで正確な動きそして高速互換性?
MGPLシリーズコンパクトガイド付きシリンダーとボールベアリングガイド配達します精度, 低摩擦、 そしてスペース節約デザイン- 次世代の自動化のニーズに最適です。
今日お問い合わせくださいリクエストします技術データシート, 3D図面、 そしてカスタム見積もり!
|
仕様 |
|||||||||||
|
ボア（mm） |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
|
|
操作液 |
空気 |
||||||||||
|
手術 |
二重演技 |
||||||||||
|
抗圧力試験圧力 |
1.5MPA（15.3kgf/cm²） |
||||||||||
|
max.operation圧力 |
1.0mpa（10.2kgf/cm²） |
||||||||||
|
min. operation圧力 |
0.12mpa（1.2kgf/cm²） |
||||||||||
|
周囲と流体の温度 |
5-+60程度 |
||||||||||
|
ピストンスピード |
50〜500mm/s |
50〜400mm/s |
|||||||||
|
バッファ |
ゴムバッファー |
||||||||||
|
脳卒中耐性 |
+15 mm |
||||||||||
|
潤滑 |
非ラブ |
||||||||||
|
ベアリング |
滑りやすいベアリング/ボールベアリング |
||||||||||
|
|
滑りやすいベアリング |
±0.08度 |
±0.07度 |
±0.06度 |
±0.05度 |
±0.04度 |
|||||
|
ボール ベアリング |
±0.10度 |
±0.09度 |
±0.08度 |
±0.06度 |
±0.05度 |
||||||
|
RCポートサイズRC（PT） |
M5×0.8 |
1/8" |
1/4" |
3/8" |
|||||||
|
シリーズモデル |
利用可能なモデル |
|
|
MGPL12シリーズ |
MGPL12-5Z、MGPL12-10Z、MGPL12-15Z、MGPL12-20Z、MGPL12-25Z、MGPL12-30Z、MGPL12-35Z、MGPL12-40Z、MGPL12-45Z、MGPL12-50Z、MGPL12-55Z、MGPL12-5Z、MGPL12-55Z、MGPL12-55Z |
|
|
MGPL16シリーズ |
MGPL16-5Z、MGPL16-10Z、MGPL16-15Z、MGPL16-20Z、MGPL16-25Z、MGPL16-30Z、MGPL16-35Z、MGPL16-40Z、MGPL16-45Z、MGPL16-50Z、MGPL16-55Z、MGPL16-60Z、MGPL16-60Z、MGPL16-60Z |
|
|
MGPL20シリーズ |
MGPL20-5Z、MGPL20-10Z、MGPL20-15Z、MGPL20-20Z、MGPL20-25Z、MGPL20-30Z、MGPL20-35Z、MGPL20-40Z、MGPL20-45Z、MGPL20-50Z、MGPL20-55Z、MGPL20-60Z |
|
|
MGPL25シリーズ |
MGPL25-5Z、MGPL25-10Z、MGPL25-15Z、MGPL25-20Z、MGPL25-25Z、MGPL25-30Z、MGPL25-35Z、MGPL25-40Z、MGPL25-45Z、MGPL25-50Z、MGPL25-55Z、MGPL25Z、MGPL25Z、MGPL25Z、 |
|
|
MGPL32シリーズ |
MGPL32-5Z、MGPL32-10Z、MGPL32-15Z、MGPL32-20Z、MGPL32-25Z、MGPL32-30Z、MGPL32-35Z、MGPL32-40Z、MGPL32-45Z、MGPL32-50Z、MGPL32-55Z、MGPL32-55Z、MGPL32-55Z、 MGPL32-65Z、MGPL32-70Z、MGPL32-75Z、MGPL32-80Z |
|
|
MGPL40シリーズ |
MGPL40-5Z、MGPL40-10Z、MGPL40-15Z、MGPL40-20Z、MGPL40-25Z、MGPL40-30Z、MGPL40-35Z、MGPL40-40Z、MGPL40-45Z、MGPL40-50Z、MGPL40-55Z、MGPL40-55Z、MGPL40-55Z、MGPL40-55Z、 MGPL40-65Z、MGPL40-70Z、MGPL40-75Z、MGPL40-80Z |
|
|
MGPL50シリーズ |
MGPL50-5Z、MGPL50-10Z、MGPL50-15Z、MGPL50-20Z、MGPL50-25Z、MGPL50-30Z、MGPL50-45Z、MGPL50-50Z、MGPL50-555Z、MGPL50-60Z、MGPL50-65Z MGPL50-70Z、MGPL50-75Z、MGPL50-80Z |
|
|
MGPL63シリーズ |
MGPL63-5Z、MGPL63-10Z、MGPL63-15Z、MGPL63-20Z、MGPL63-25Z、MGPL63-30Z、MGPL63-35Z、MGPL63-40Z、MGPL63-45Z、MGPL63-50Z、MGPL63-55Z、MGPL63-55Z、MGPL63-55Z、 MGPL63-65Z、MGPL63-70Z、MGPL63-75Z、MGPL63-80Z |
|
|
MGPL80シリーズ |
MGPL80-5Z、MGPL80-10Z、MGPL80-15Z、MGPL80-20Z、MGPL80-25Z、MGPL80-30Z、MGPL80-35Z、MGPL80-40Z、MGPL80-45Z、MGPL80-50Z、MGPL80-55Z、MGPL80-55Z、MGPL80-55Z、MGPL80-55Z MGPL80-65Z、MGPL80-70Z、MGPL80-75Z、MGPL80-80Z |
|
