空気圧シリンダ種類と原理
シリンダーとは一体何でしょうか？圧縮空気の圧力エネルギーを機械エネルギーに変換し、直線往復運動、揺動、回転運動を行う機構を駆動する部品をシリンダーと呼び、空気圧アクチュエーターとも呼ばれます。
直線運動するシリンダーは力を出力でき、スイングするシリンダーや回転するエアモーターはトルクを出力できます。エアチャックと真空吸盤を使用して物体の吸着と設置が可能です。
1. 直動シリンダ
空気圧作動要素の中で最も広く使用されているのは、直線運動用のシリンダです。構造はピストン式と非ピストン式（ダイヤフラム式など）に分けられます。{{1}ダイヤフラム-形シリンダはシール性が良く、摩擦抵抗がなく、無給油ですがシリンダストロークが短いです。主に生産工程管理におけるクランプやその他の作業に使用されます。最も広く使用されているタイプはピストン-タイプのシリンダです。
ピストンシリンダを選ぶときは、まずシリンダ径とストロークを確認します。シリンダボアが大きいほど推力は大きくなります。シリンダの出力力の計算方法は次の記事で説明します。設置環境に応じて、さまざまな設置アクセサリも選択する必要があります。

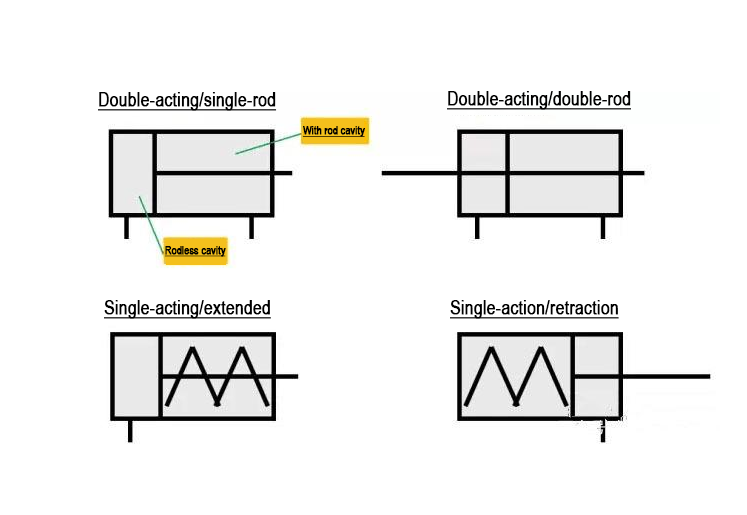

シリンダーの動作原理: シリンダーのピストンが伸縮します。
ピストンの前後にスプリングを追加すると、シリンダは単動シリンダになり、必要な空気吸入穴は 1 つだけになります。{0}戻るとスプリングにより自動的に復帰します。
2.シリンダーを揺動・回転させます
回転シリンダーの動きは、シリンダーの平面回転と角度の下向き圧力に分けられます。ここについては詳しく説明することがたくさんあるので、今後の記事で徐々に共有していきます。
このロータリモデルは、ラック＆ピニオン構造とダブルシリンダ構造を備え、2 つの出力を発揮できる MSQB ロータリーシリンダです。{0}}
上にはターンテーブルがあり、0 度から 190 度まで調整および回転できます。リニアシリンダーとフィンガーシリンダーを上部ターンテーブルに取り付けて、いくつかの単純な機械的動作を実行できます。
3. エアチャック、フィンガーシリンダー
指シリンダーはその名の通り、指のような役割を果たし、物体を掴むことができるシリンダーです。 2 つのグリッパーには取り付け穴があり、対応する治具はさまざまな製品に応じてカスタマイズできます。
シリンダの種類の選び方
カテゴリ
シリンダー径別：マイクロシリンダー、小型シリンダー、中型シリンダー、大型シリンダー
バッファリング形式によると: バッファなしシリンダ、クッション付きバッファ付きシリンダ、エアバッファ付きシリンダ-
サイズ別：省スペースタイプ、標準タイプ-
シリンダの選定
1. 負荷に基づいてシリンダ径 - を決定します
2. 可動範囲に基づいてストローク - を決定します
3. インストール方法を決定する
4. マグネットスイッチ等の決定
5. バッファ形式を決定する
6.その他の添付ファイルを確認する
上記は空気圧シリンダの種類と原理、シリンダ タイプの選択方法に関する内容であり、詳細については、https://www.joosungauto.com/ で関連情報をご覧ください。
