フィンガー空気圧シリンダ (空気圧フィンガーまたは空気圧グリッパー）さまざまな把握機能を実現でき、現代の機械式ハンドの重要なコンポーネントです。これらは、包装業界や食品業界のワークピースをピックアップするための装置でよく使用されます。以下に、空気圧フィンガー空気圧シリンダの用途の選択と動作原理を紹介します。
I. フィンガーエアシリンダの用途
空気圧フィンガーは、空気圧グリッパーまたは空気圧ピンチフィンガーとも呼ばれ、ワークピースを持ち上げたり掴んだりするための動力として圧縮空気を使用する作動装置です。当初は日本で生まれ、その後国内のオートメーション企業で広く使用されるようになりました。スタイルに応じて、通常はY-形のフィンガークランプと平らなフィンガークランプに分けられます。空気圧シリンダーの直径は 16mm、20mm、25mm、32mm、40MM からお選びいただけます。その主な機能は人間による掴み作業の代替となり、生産効率と作業の安全性を効果的に向上させることができます。 SMC 空圧フィンガー シリーズは、産業分野で最も一般的に使用されている空圧グリッパー デバイスの 1 つです。
いいですね。フィンガーエアシリンダ（エアグリッパ）の選定ポイント
1. ワークの大きさ、形状、質量、使用目的に応じて平行開閉タイプと支点開閉タイプをお選びください。
2. ワークの大きさ、形状、オーバーハング、使用環境、用途に応じてフィンガーエアシリンダ（グリッパ）のシリーズを選定します。
3. エアチャックのクランプ力、クランプ点間距離、突き出し量、ストロークからエアチャックのサイズを選定します。次に、需要に応じて必要なオプションをさらに選択します。
Ⅲ．フィンガーエアシリンダ（エアチャック）の特徴
フィンガー空気圧シリンダの構造はすべて複動式で、双方向の把握、自動センタリング、高い再現精度が可能です。{0}
2. 把握トルクは一定です。
3. 非接触検知スイッチはエアシリンダの両側に設置可能です。
4. 複数の設置方法と接続方法があります。
Iv.フィンガーエアシリンダの動作原理

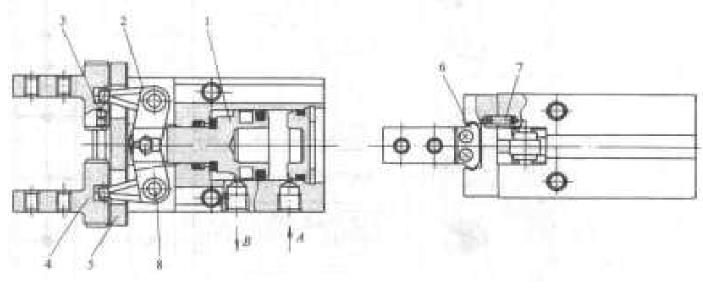

フィンガー空気圧シリンダの動作原理図を以下に示します。
ポート A から空気を吸入し、ポート B から排気すると、空気圧シリンダのピストンロッド 1 がレバー 2 を介してレバー軸 8 を中心に伸長回転し、2 つのフィンガ 4 が鋼球 3 を介してガイドレール 5 上を外側に直線移動します。すると、2 つのフィンガが開き、ワークが解放されます。ストップブロック 6 はフィンガの開きストロークを制限し、位置決めピン 7 はリニアガイドレールが所定の位置にないことを保証します。
